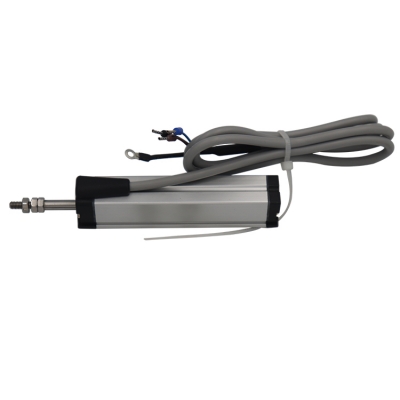

KTM微型拉杆式直线位移传感器，量程10mm~300mm，两端共计3mm缓冲行程，线性精度0.1%~0.06%FS，重复精度±0.01mm。传感器电位计原理，绝对位置测量型位移传感器，输出直流电压信号。也可以配电压模块、电流模块或者RS485模块输出标准的0-5V、0-10V电压信号；4-20mA电流信号或者RS485数字信号，满足系统采集或者远距离传输的需要。

特性：安装尺寸小

      使用寿命长，高达一亿次

      可在高速运行场合长期稳定使用（如高速注塑机顶针控制）

      防护等级IP65

      DIN标准触点

      双轴承连动杆

      不受冲击和震动影响

      电缆方式连接

说明：外壳      阳极氧化铝

        装配      扣压式固定支架

        传动装置  不锈钢

        轴承      回转滑动轴承

        电阻元件  导电塑料

        电刷组件  贵金属多触电电刷，带弹性阻尼

        电气连接  3芯无内应力屏蔽电缆，标配1米

发货时包含：1个万向节（可选鱼眼万向节）

                  2个固定支架和4颗固定螺丝

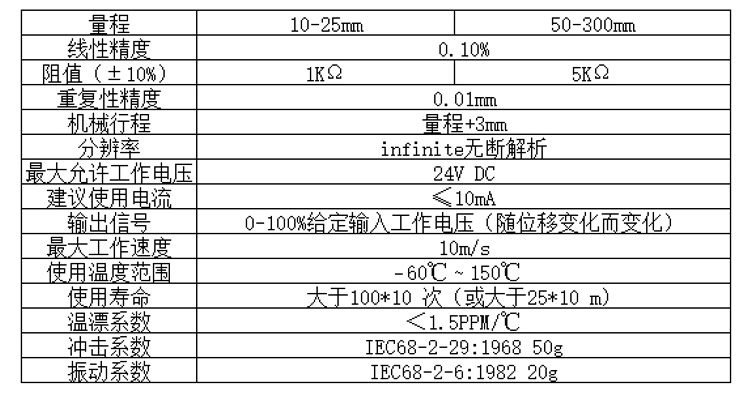

传感器主要性能参数：

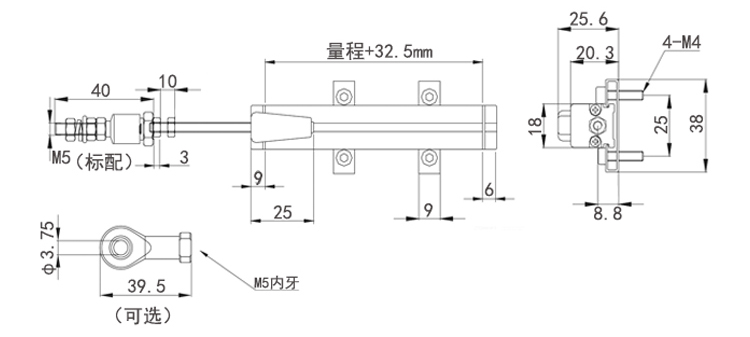

传感器安装尺寸图：

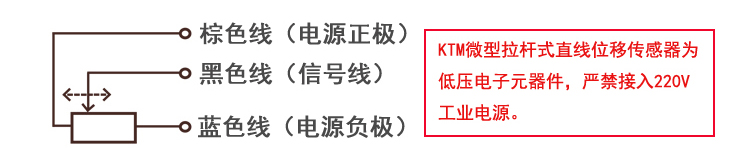

传感器接线说明：

主要应用领域：KTM微型拉杆式直线位移传感器是微型系列位移传感器，适用于空间狭小场合安装使用，如：飞机操舵、船舶操舵、鞋机（前帮机、后帮机）、注塑机顶针控制、印刷机械、纸品包装机械等。

传感器安装使用说明：

1、选择直线位移传感器量程需留有余量，一般在实际行程的基础上选大一规格的量程即可。传感器安装时宜将余量均匀留在两端，待调整好位置再锁紧支架螺丝。

2、传感器安装应注意加装万向节，调整好对中性。如果对中偏差与倾斜偏差同时很大，将会影响传感器的测量稳定性与使用寿命。

3、直线位移传感器长作为分压器接入电路，以相对电压显示所测量位置的实际值。

4、传感器供电电压要稳定，工业电源要求±0.1%的稳定性，否则会导致测量数据较大的波动。

5、供电电源要有足够的容量，如果电源容量太小，容易导致显示数据跳动，特别是电磁阀驱动电源与传感器电源在一起时，更容易出现数字跳动。

6、不能有外界的干扰，包括静电干扰与高频干扰。因此传感器信号线应与设备动力线分槽布线；传感器安装应使用强制接地支架，且使传感器外壳良好接地；信号线应使用屏蔽线，且在电箱的一端应将屏蔽线接地或者接直流电源负极。

7、传感器应正确接线。如果接线错误，有可能严重损坏传感器。

8、长期使用的传感器，由于水、油、粉尘等侵入，影响电刷的接触电阻，会导致传感器测量数据的跳动。
