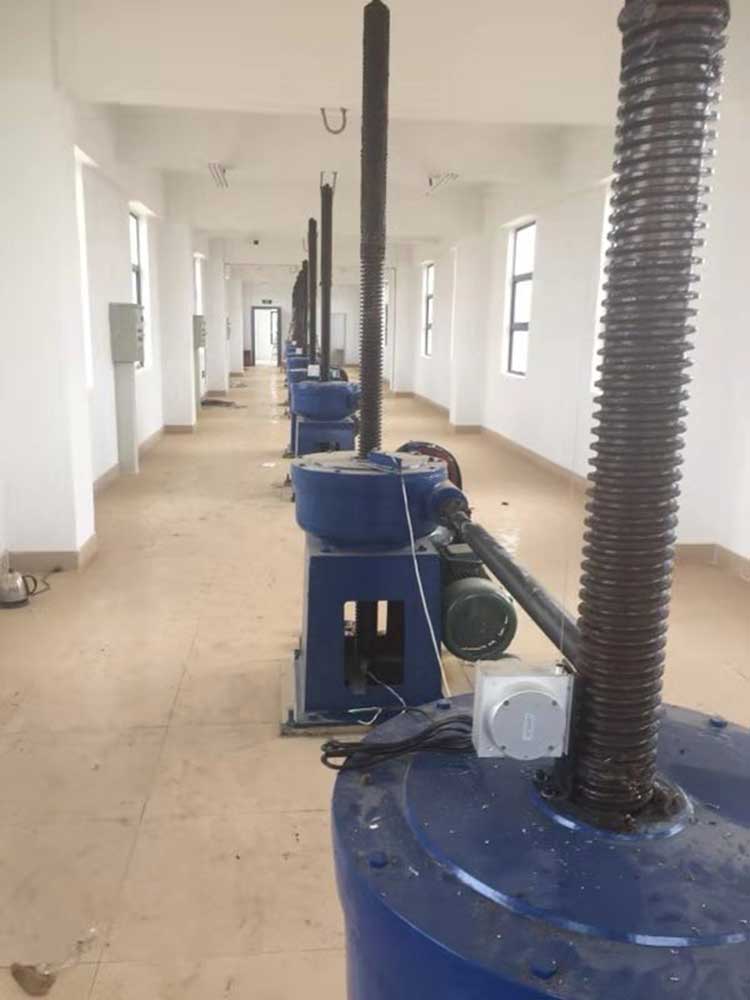

米兰特MPS拉绳位移传感器现场应用

         拉绳位移传感器是集合了直线位移传感器与角度传感器性能与优点的经典设计。主要结构为：电位器（或者编码器）、发条、轮毂与拉绳。传感器量程大、尺寸小、精度高、安装使用方便。

        电位器（或者编码器）是拉绳位移传感器的测量元器件，通过旋转电位器（或者编码器）输出相应的电信号，实现位移、尺寸等物理量的测量、传输、处理与控制。拉绳是连接传感器旋转电位器（或者编码器）与被测物体的纽带，通过拉绳的拉伸与缩回，实现被测物体与输出信号同步。输出信号增加或者减小可标识位移的运行方向。拉绳通过传感器内部排线装置（部分拉绳位移传感器无排线轮设计）一层层规律地缠绕在轮毂上面。发条则保持拉绳始终处于张紧状态，保障传感器使用稳定性与测控精度。

         影响拉绳位移传感器测量精度的因素较多。主要因素是传感器电路设计形成的线性误差。安装过程中的机械误差以及外界环境因素对传感器检测数据的干扰等。合理安装使用传感器，可减小外界因素对传感器精度的影响，提高控制系统采集数据的准确性。拉绳位移传感器安装使用常见以下问题：

         安装没有按照传感器厂家要求正确安装。为减小系统测量阿贝误差及传感器使用寿命，拉绳位移传感器在安装使用过程中应注意拉绳运行方向与出线口方向保持水平。安装偏差过大可导致传感器测量精度和使用寿命大幅下降。　

         测量行程长度决定测试的精度。传感器量程越大，精度相对越低。拉绳位移传感器量程过大，使用中还需考虑外部力对拉线摆动造成的影响。所以在选择传感器产品时，必须考虑现场的精度要求，而不能盲目地追求高精度测量。

         上位机控制造成的误差。如拉线编码器输出信号线的长度，或者加长信号线的，这样会造成屏蔽失效而造成外界对传感器信号的干扰，使精度误差增大。

         拉绳传感器内部原因造成的精度误差，由于拉线传感器内部采用电位器作为测量元件，以及驱动模块设计，长期使用后造成的精度偏差。

         安装环境相对恶劣，影响传感器测量精度。部分现场的安装环境相对恶劣，电磁环境复杂。对于精度控制要求相对较高的应用，应结合现场情况定做防水型、防尘型拉绳位移传感器。传感器输出信号应优先考虑电流信号、RS485数字信号等类型，提高传感器的抗干扰性能。传感器安装应正确接地，减小外界电磁干扰、静电干扰的影响。部分场合还应选择性地加装滤波器、隔离器等装置，提高信号传输的质量与测控的稳定性。
